CL-100
HDMI över antennkabel är en enkel och smidig lösning för att skicka en HDMI-signal från en plats till en annan med vanlig antennkabel.
Den smarta konstruktionen med dip-switchar för kanalval gör att man kan fritt välja vilken frekvens som skall användas. Det gör också att man kan blanda denna signal med de antennsignaler som redan finns i antennkabeln.
För att bygga ett större system eller blanda signalerna med vanliga antennsignaler så använder man vanliga antennsplitters av bra kvalitet, exempelvis Televés 5435 F-smart PRO splitter 1:2 DC-PASS.

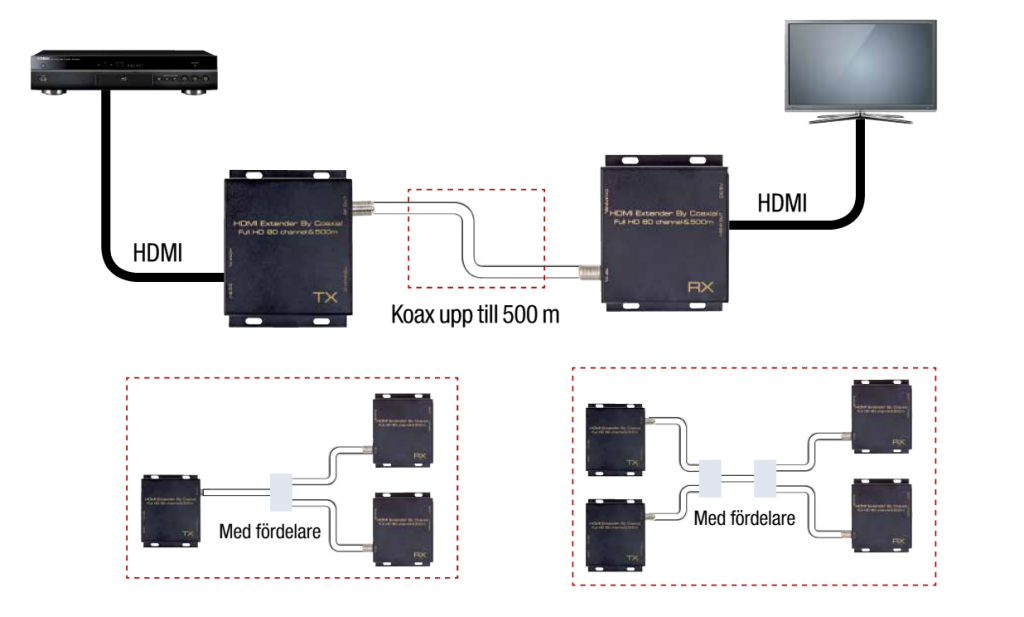

Detta innebär i korthet att du kan koppla din digitalbox till en sådan här sändare, sedan sätter du en mottagare vid varje TV så kan du få din bild till alla ställen genom ditt befintliga kablage.
Observera att denna lösning vidarebefordrar en komprimerad HDMI-signal!
Vi har testat produkten med mycket goda resultat.
SPECIFICATIONS:
HDMI resolution ……………….24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i
HDMI Audio Format……………LPCM
HDMI Max bandbredd………..225MHz
HDMI Max baud rate…………...6.75Gbps
Input/Output TMDS signal ….0.5~1.5Volts p-p(TTL)
Input/Output DDC signal …. 5Volts p-p (TTL)
RF frequency range…………...139-950 MHz
RF Channel B/W……………......7/8 MHz
The number of Channel.........80
RF Output power………..........103 dBuV
RF
RF Connector type……...………The imperial F type/BNC
Coaxial cable Characteristic impedance…………………………75 ohm
RF transmission distance……500m SYV-75-5 coaxial standard cable
HDMI output cable distance…………………?15m AWG26 HDMI standard cable
TX Max working current ………………………. 650Ma
RX Max working current ……………………… 500mA
Power adapter format Input ……......….…..AC 100V?240V 50HZ/60Hz, DC5V/1A
Operating Temperature range ……..….…. -10 to +45?
Storage Temperature range………………... -20 to +60?
Operating Humidity range ……………..…….10 to 90%RH (No Condensation)
Storage Humidity range…………………..……5 to 95%RH (No Condensation)
Case Dimension (L x W x H) ………………..….94x74x28 (mm)
Weight …….…………………………….…………… 240g
Detta är en produkt som också lämpar sig väldigt bra för distribution av HDMI i större installationer. Exempelvis butiker, varuhus, restauranger, kyrkor, företagslösningar, mässhallar, utställningar mm.
Extra smidigt om det är en och samma signal som skall visas på flera olika skärmar eller en statisk fördelning av signalerna, d.v.s. att bildkälla A alltid skall gå till skärmarna 1,2,3 och bildkälla B skall alltid gå till skärmarna 4,5,6 o.s.v. Att använda lösningen som Matrix Switch går naturligtvis men då måste man fysiskt gå till mottagaren och ställa om switcharna för att aktivera bilden från en annan sändare.

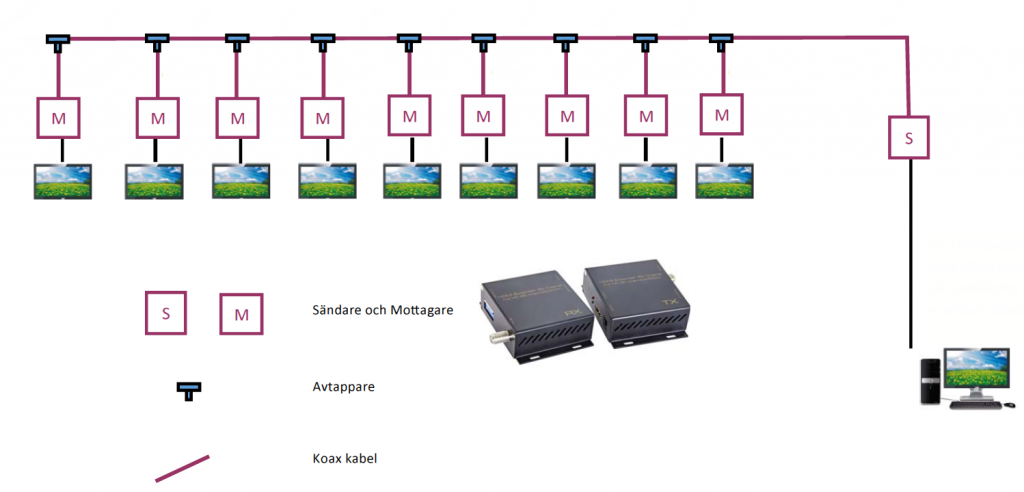

Vill man bygga ett system likt exempelbilden så kan vi leverera det som en helt färdig komplett lösning med allt kablage. Om vi bara får alla kabel-längder så bygger vi färdigt kablarna, beräknar och levererar anpassade avtappare för att få balans i systemet.
Sedan kopplar vi upp och testkör hela systemet i vår testmiljö innan vi levererar det i en färdig lösning som bara är att packa upp och montera. Detta innebär att man kan använda "in house" personal för att montera systemet när det är lite att göra. På så sätt sparar man in installationskostnaden för ett sådant system som normalt blir ganska hög.
