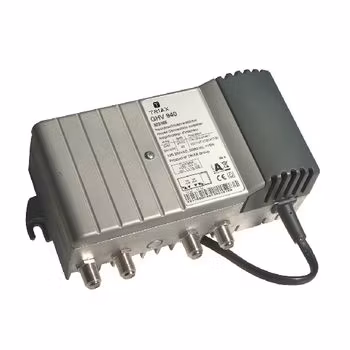

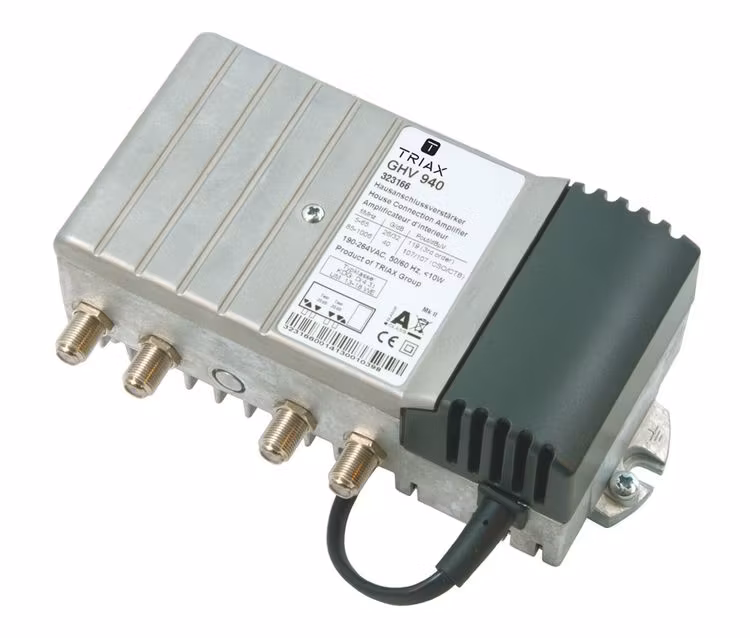

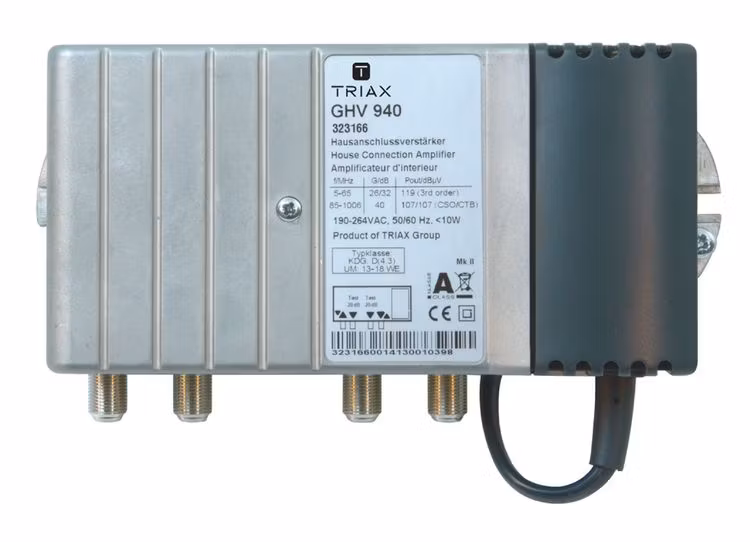

GHV940
Triax GHV är en proffesionell lågbrusig distributionsförstärkare för stora villor eller flerfamiljshus med kabel-tv. Fungerar naturligtvis utmärkt även för marksänd tv-signal,
Den är utrustad med valbar returkanal för internet och har det nya frekvensomfånget upp till 1006MHz. Den äör naturligtvis också utrustad med slope vilket ger möjligheten att förstärka mer på höga frekevenser och mindre på låga för att bättre kompensera för förlusterna i kablar och splitters som ju är större på de höga frekvenserna.

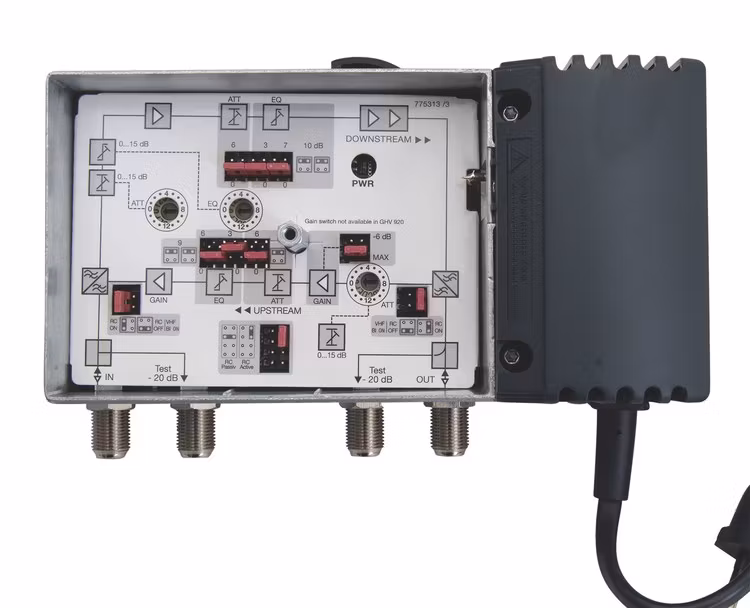

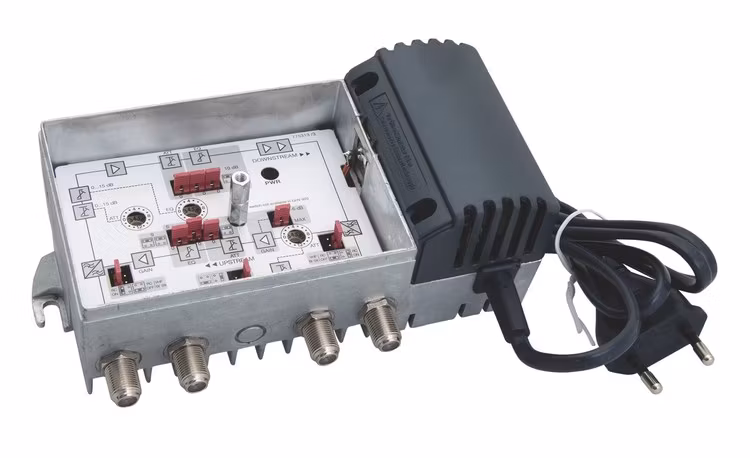

- GHV 940 Distributionsförstärkaren har en modulär design med retursökvägar och allt ombord för enkel inställning och installation.
- Vridbara byglar ger lätt läsbara och reproducerbara inställningar av dämpning och utjämning.
- Kostnadsoptimerad 1 GHz teknik.
- Nedströms 40 dB förstärkning / hög utgångs nivå.
- Justerbar dämpning och utjämnings inställningar i 1 dB steg med roterande växlar och byglar.
- Omkopplingsbart VHF band I (RC = OFF) eller 5-65 MHz returkanal (RC = på).
- Valbar returkanal: På/av, aktiv/passiv.
- Uppströms 26/32 dB förstärkning / hög utgångsnivå.
- Allt ombord returkanal teknik, alla funktioner är tillgängliga utan lösa moduler.
- Valfri automatisk återgångskanal aktivering (ARA).
- Omkopplingsbar returkanal blockerare för brusreducering.
- Alla anslutningar är F-honor, individuellt monterade.
- 20dB in och utgång.
- Test kontakter.
- Omfattande ESD och överspänningsskydd.

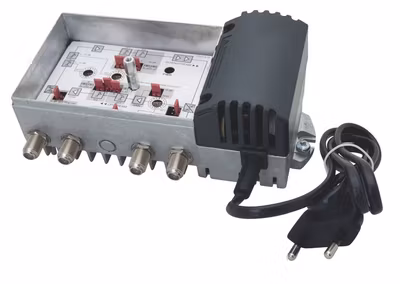

- Enheten nätmatas via en EU-kontakt.
- Låg strömförbrukning
| Returväg | 5...65 MHz |
| Typ | Förstärkare - Inomhus |
| Utgångsnivå CSO @ 60 dB IMD (42 ch) Slope 0/7 dB | 107/109 dBµV |
| Utgångsnivå CTB @ 60 dB IMD (42 ch) Slope0/7 dB | 107/109 dBµV |
| Utgångsnivå retur IMD 2/IMD 3 @ 60 dB | 98/119 dBµV |
| Frekvens område | 47...1006/85...1006 MHz |
| Brustal framåt VHF på | 6.5 |
| Förstärkning | 40 (@1006MHz) dB |
| Förstärkning retur (@60MHz) | 26/32 dB |
| Brusfaktor | 7 dB |
| Brusfaktor returväg | 5 dB |
| Equalization | 0...15 |
| Dämpning | 0...15 dB |
| Dämpning mellansteg | 0/3/6/9 dB |
| Reflektionsdämpning 40 MHz | >18 |
| Linjäritet | ± 1.0 dB |
| Impedans | 75 ? |
| LED indikator | Grön |
| AC Driftspänning | 190...264 VAC |
| Effektförbrukning (typ.) | <9.5 W |
| IP Skyddsklass Hus | IP 20 |
| Isoleringsklass | II |
| Temperatur - drift | -25...55 °C |
| Utgångsanslutningar typ | F-hona |
| Ingång anslutning typ | F-hona |
| RF kontakt - mätpunkt ingång: bi-direktionell | -20 dB |
| RF kontakt - mätpunkt utgång: direktionell | -20 dB |
| Bredd | 169 mm |
| Höjd | 65 mm |
| Produkt Djup | 76 mm |
| Antal i förpackning | 1 |
| Total höjd | 0,070 m |
| Totalbredd | 0,230 m |
| Totaldjup | 0,130 m |
| Enhetsvolym | 0,002 m3 |
| Nettovikt | 0,735 kg |
| Taravikt | 0,116 kg |
| Totalvikt | 0,851 kg |
