Vårt häftigaste LTE-filter!
Det blir vanligare och vanligare med störningar från mobilnäten. Då behövs ett filter (eller ibland flera).

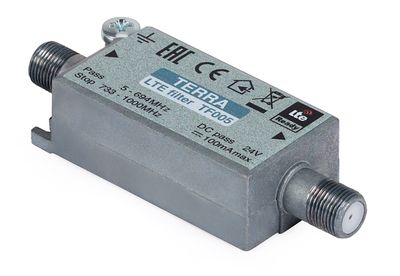

TF005 blockerar effektivt mobilfrekvenserna mellan 703 och 1000 MHz. Filtret har för enkel anslutning F-hona till F-hona. Kontakter och filterhus är vattenskyddade för användning utomhus.
Passfrekvens: 5-694 MHz

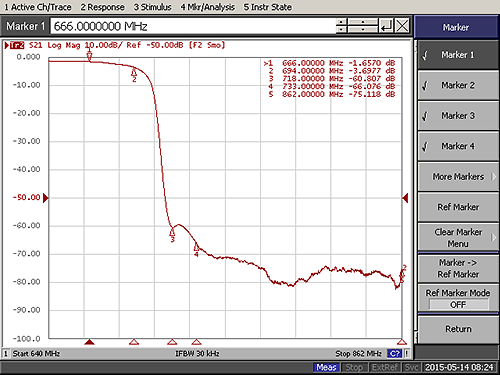

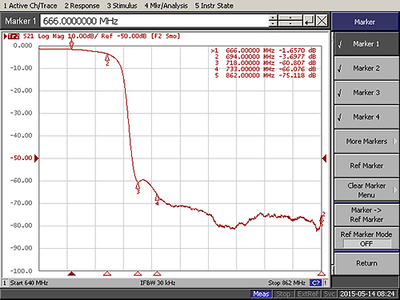

Stoppfrekvens: 702-1006 MHz(60 dB på 718MHz) 726-1006MHz över 60dB
Genomgångsdämpning: 2 dB typ
Skärmningsklass: A-klass
DC-pass: Max 100 mA, 24 volt
Dämpning> 60-80 dB
Filter TF005 är ett högklassigt spärrfilter för LTE med en jämn frekvensgång och mycket skarpa flanker. Omflyttning av kanaler inom UHF-bandet har inletts för att ge plats åt nya 4G-bandet på frekvenser över 700 MHz. Detta innebär att många hushåll kommer att uppleva störningar på TV-bilden, dels genom överstyrd TV-tuner men också pga. överstyrda förstärkare. För att minimera problem av detta slag används filter.
Filtret är av lågpass-typ, som kraftigt dämpar 4G-frekvenserna mellan 700 och 1000 MHz och dämpningen över 726 MHz ligger på hela 40–60 dB. I filtret passerar kanal 2-48, medan kanal 49 och uppåt dämpas. Filtret har för användning både ute och inne, vattenskyddat hus och kontakter av typen F-hona/F-hona. Filtret har DC-pass för eventuella mastförstärkare eller dipolförstärkare, det klarar 24v 100mA
694–703 MHz är ett "Guard Band" där varken tv eller mobila tjänster kommer att finnas.
703–862 MHz Används och kommer att användas till olika typer av mobila tjänster.
5 – 694 MHz är bandet, som används för tv-sändningar.
| Product type | Filter | ||
| Model | TF005 | ||
| Brand | TERRA | ||
| Type | FM TV | ||
| Applications | indoor | ||
| Inputs/Outputs | No. of inputs | 1 | |
| No. of outputs | 1 | ||
| Operating band | Pass band | MHz | 5-694 |
| Stop band | 733-1000 | ||
| Return loss | dB | > 10 | |
| DC pass-through | Voltage | V | 24 |
| Current | A | 0.1 | |
| Attenuation for | 5 MHz | dB | < 3 |
| 230 MHz | - | ||
| 470 MHz | - | ||
| 694 MHz | < 3.5 | ||
| 703 MHz | - | ||
| 733 MHz | > 50 | ||
| 1000 MHz | > 50 | ||
| Screening efficiency class | A | ||
| Connector type | F | ||
| Operating temperature | °C | -20...+50 | |
| Dimensions | mm | 80x27x19 | |
| Weight | kg | 0.09 | |
