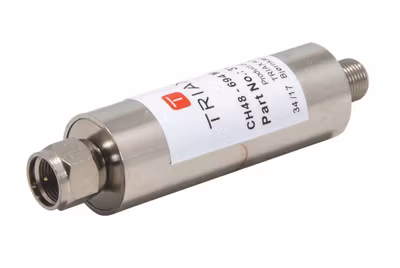

Triax TLP-048 LTE/4G/GSM filter mot störningar 694Mhz

300 kr

150 kr



TLP-048

Ett mycket vanligt problem som kommer att dyka upp på många håll är överstyrda förstärkare på grund av de nya telecombandet som släppts i övre delen av UHF-bandet. För undvikande av detta finns filter TLP-048.


TLP-048 blockerar effektivt mobilfrekvenserna mellan 703 och 1000 MHz. Filtret har för enkel anslutning F-hona till F-hane. Kontakter och filterhus är vattenskyddade för användning utomhus.


Passfrekvens: 5-694 MHz

Stoppfrekvens: 702-1006 MHz(15 dB på 702MHz) 726-1006MHz 50-60dB.

Genomgångsdämpning: 2 dB typ

Skärmningsklass: A-klass

DC-pass: Max 250 mA, 24 volt

Dämpning>40-60 dB


Filter TLP-048 är ett ho?gklassigt spärrfilter för LTE med en jämn frekvensgång och mycket skarpa flanker. Omflyttning av kanaler inom UHF-bandet har inletts för att ge plats åt nya 4G-bandet på frekvenser över 700 MHz. Detta innebär att många hushåll kommmer att uppleva störningar på TV-bilden, dels genom överstyrd TV-tuner men också pga. överstyrda förstärkare. För att minimera problem av detta slag används filter LTE-694T.


Filtret är av lågpass-typ, som kraftigt dämpar 4G-frekvenserna mellan 700 och 1000 MHz och dämpningen över 726 MHz ligger på hela 40–60 dB. I filtret passerar kanal 2-48, medan kanal 49 och uppåt dämpas. Filtret har för användning både ute och inne, vattenskyddat hus och gummitätade kontakter av typen F-hona/F-hane. Filtret har DC-pass för eventuella mastförstärkare eller dipolförstärkare.


694–703 MHz är ett "Guard Band" där varken tv eller mobila tjänster kommer att finnas.

703–862 MHz Används och kommer att användas till olika typer av mobila tjänster.

5 – 694 MHz är bandet, som används för tv-sändningar.
